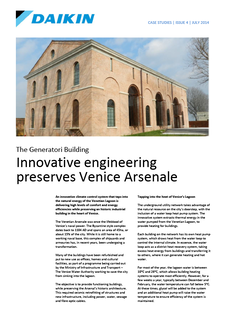

DEU129_Venice Arsenale__10july14_Press Release
PDF | 203.06KB
Nekada središte pomorske moći Venecije, Venetian Arsenale nekada je bio pomorska baza sastavljena od bizantskih zgrada koje pokrivaju oko 15% grada. Kako bi se očuvale ove povijesne građevine, Ministarstvo infrastrukture i prometa - Venecijanska uprava za vode, pretvorilo ih je u potpuno nove urede, domove i kulturne ustanove. Naš je cilj bio pružiti pravo rješenje upravljanja klimom za grijanje i pripremu tople vode za zgrade, bez narušavanja postojeće arhitekture i infrastrukture.
Rješavanje problema i održivo upravljanje klimom
Odlučili smo iskoristiti bogat prirodni resurs na pragu grada: vodu. U tu svrhu ugradili smo vodom hlađeni VRV sustav za izdvajanje toplinske energije za grijanje i pripremu tople vode za kompleks venice Arsenale.
Svaka zgrada koristi dizalicu topline priključenu na sustav vodenog kruga koji povezuje nekoliko zgrada u jednom kompleksu. Ugradnjom istog sustava u svakoj zgradi, višak topline može se lako prenijeti iz jedne zgrade u drugu, kada je potrebna za grijanje ili pripreme tople vode.
Ovim procesom, naš vodom hlađeni VRV sustav lako postiže veću energetsku učinkovitost. Također služi kao savršeno rješenje za osjetljivi projekt restauracije kao što je Venetian Arsenale jer je diskretan i ne narušava postojeću arhitekturu.
Zgrada Generatori
Jedna od novijih zgrade koja je imala koristi od projekta obnove Venetian Arsenala bila je zgrada Generatori. Zgrada Generatori s tri kata, izgrađena 1900. godine, u početku je isporučivala električnu energiju brodogradilištima, a sada služi kao prostor za urede, dvorane za sastanke i arhive.
Zgrada koristi vodom hlađeni VRV sustav za napajanje podnog grijanja za prijemnu dvoranu u prizemlju, dvorane za sastanke i podrum, kao i ventilokonvektore za hlađenje i grijanje na dva gornja kata poslovnog prostora. Postoje i ventilacijski uređaji u cijeloj zgradi kako bi se osiguralo da je zrak svjež i čist. Upravljački sustav omogućuje korisnicima da pojedinačno upravljaju temperaturama različitih zona, a sve to povezuje se središnjim sustavom upravljanja.
Naš VRV sustav bio je idealan izbor za ovaj projekt jer se lako mogao povezati s vodenim krugom kako bi se postigla stabilna i komforna klima s većom energetskom učinkovitošću.
Rješenje na prvi pogled
- 1 BACnet sučelje za spajanje na BMS sustav
- 1 Intelligent Touch controller za centralno upravljanje
- 1 jedinica ventilacije s povratom topline (VAM)
- 2 hidro-boxa za pripremu tople vode
- 20 srednjih i 2 unutarnje kanalne jedinice s visokim statičkim tlakom
- 2 ugradbene podne jedinice
- 8 vodom hlađenih VRV vanjskih jedinica s BS boxevima koji omogućuju povrat topline
