Klimatske promjene i nove vladine smjernice potaknule su veliku „operaciju“ na ventilacijskim i rashladnim sustavima ključnog bolničkog odjela, u tijesnoj četverodnevnoj operaciji koja je uključivala krovnu instalaciju dvaju Daikin EWAH~TZ zrakom hlađenih rashladnih uređaja s vijčanim kompresorom (VFD) s radnom tvari HFO.
Uspješan završetak projekta znači da će Essex Cardiothoracic Center (CTC) u Sveučilišnoj bolnici Basildon, dio Mid and South Essex NHS Foundation Trust, biti zaštićen od klimatskih promjena u doglednoj budućnosti.
U četverokatnoj zgradi nalazi se vodeća županijska ustanova za operacije srca i pluća, s četiri operacijske dvorane, četiri kateterska laboratorija (kateter laboratorija), objektima za MRI i CT skeniranje i dva odjela s 24 kreveta za potrebe oporavka i stacionarnog liječenja.
CTC je od glavnog bolničkog kompleksa odvojen uskom servisnom cestom, ali povezan zatvorenim mostom na razini operacijske dvorane. Dvije klima komore (AHU) i dva rashladna uređaja smješteni su na krovu CTC-a – zapravo na petom katu – blizu ceste i u ravnini s mostom.
Iain Oakley, voditelj projekta za Mid and South Essex NHS Foundation Trust, kaže da iako su CTC-ovi sustavi ventilacije i hlađenja bili „najmoderniji“ kada su uključeni 2009., nisu mogli osigurati dovoljnu kontrolu temperature i vlažnosti.

„Postavke uključivanjaa/isključivanja klimaa komora su u to vrijeme bile u skladu sa standardima bolničkog tehničkog memoranduma (HTM). Ali znamo da zbog globalnog zatopljenja često doživljavamo temperaturu okoline veću od 31oC. Bilo je mnogo dana kada učin hlađenja jednostavno nije bio dostupan za ispunjavanje zahtjeva kina i katholoških laboratorija.
„Također nismo mogli smanjiti vlagu u operacijskim dvoranama, što je utjecalo na opremu, te je povremeno rezultiralo zatvaranjem dvorana i katholoških laboratorija na dane kada je vlažnost bila previsoka, jer nismo mogli riskirati kvar opreme tijekom operacije.
„Učin hlađenja trebalo je poboljšati - i istovremeno zamijeniti AHU jer izvorne jedinice nikada nisu postigle potrebne stope protoka zraka.“
Inženjeri iz Ellis Building Services dobili su četiri dana vikenda da uklone staru opremu, zatim instaliraju i puste u pogon novo postrojenje – radeći u živom okruženju. Izvršni direktor James Ellis kaže da je tim Davida Edwardsa i Iana Cribbsa na licu mjesta radio s izvrsnim stavom na realizaciji ovog projekta za NHS.
Iain Oakley kaže: „To je bilo sve vrijeme koje bi CTC dopustio. „Kazališta su zatvorena kasno u srijedu, a posao se morao završiti na vrijeme jer je postojao popis operacija koje su trebale započeti u ponedjeljak u 8:00.“

Brzina je također bila bitna jer dok je dizalica bila na mjestu, promet nije mogao koristiti servisnu cestu.
Stari rashladni uređaji prvo su uklonjeni dizalicom, što znači da je krov pogonske prostorije uklonjen kako bi se stare AHU jedinice mogle zamijeniti. Nakon što su nove AHU jedinice postavljene unutar pogonske prostorije i postavljen krov, dva nova Daikin VFD kontrolirana rashladna uređaja podignuta su na svoje mjesto.
CTC je ponovno otvoren prema rasporedu u ponedjeljak ujutro.
Daikinov TZ asortiman rashladnih uređaja rezultat je pažljivog dizajna s ciljem optimiziranja rada i performansi rashladnih uređaja za udobnost i procesnu primjenu u svim klimatskim uvjetima. Cilj je smanjiti pogonske troškove i poboljšati profitabilnost instalacije, učinkovitost i ekonomično upravljanje.
Rashladni uređaji imaju dizajn visokoučinkovitog jednovijčanog kompresora koji pokreće VFD, veliku površinu zavojnice kondenzatora za maksimalni prijenos topline i nizak tlak pražnjenja, ventilatore kondenzatora visokih performansi i potopljeni isparivač („shell and tube“) s direktnom ekspanzijom s malim padom tlaka radne tvari.
Njihova kombinacija nudi najbolju učinkovitost pri punom i djelomičnom opterećenju.

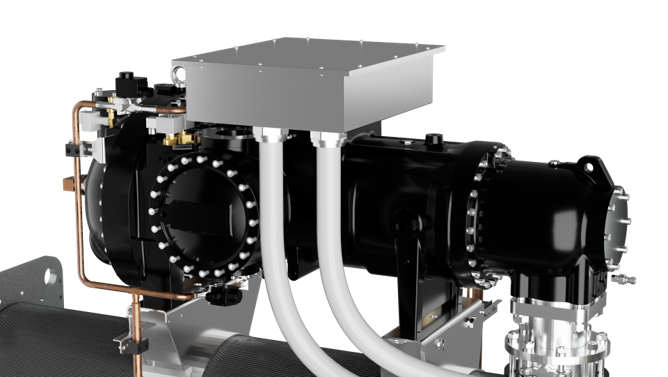

Jednovijčani poluhermetički kompresor i VFD integriranim u tijelo kompresora dizajnirao je i proizveo Daikin. Rezultat je dugogodišnjeg iskustva i kontinuiranog ulaganja u istraživanje i razvoj, optimiziran za rad s radnom tvari R1234ze(E) koja ima potencijal globalnog zagrijavanja od 7.
Geometrija samog kompresora u potpunosti je redizajnirana kako bi se postigla najveća učinkovitost pri punom opterećenju, pružajući najveću učinkovitost djelomičnog opterećenja zahvaljujući VFD-u koji omogućuje kontinuiranu modulaciju brzine vrtnje kompresora. Elektronika VFD-a se hladi radnom tvari iz kruga rashladnog uređaja koji nudi faktor snage pomaka od ≥0,95.
Na rashladnim uređajima uključeno je nekoliko dodatnih opcija:
· Mikrokanalne zavojnice obložene epoksidnim polimerom
· Dvostruki sigurnosni ventili
· Inverterski upravljani ventilatori
· Mjerači energije
Popis opreme
Šifra | Opis | Broj jedinica |
EWAH940TZSSC2 | Daikin AC inverterski rashladni uređaj R1234ze(E) | 1. |
EWAH770TZSSC2 | Daikin AC inverterski rashladni uređaj R1234ze(E) | 1. |
