Namjenska rješenja za podatkovne centre
Koordinirajte globalno, djelujte lokalno. Daikinova globalna mreža pruža namjensku stručnost na vašoj lokaciji.

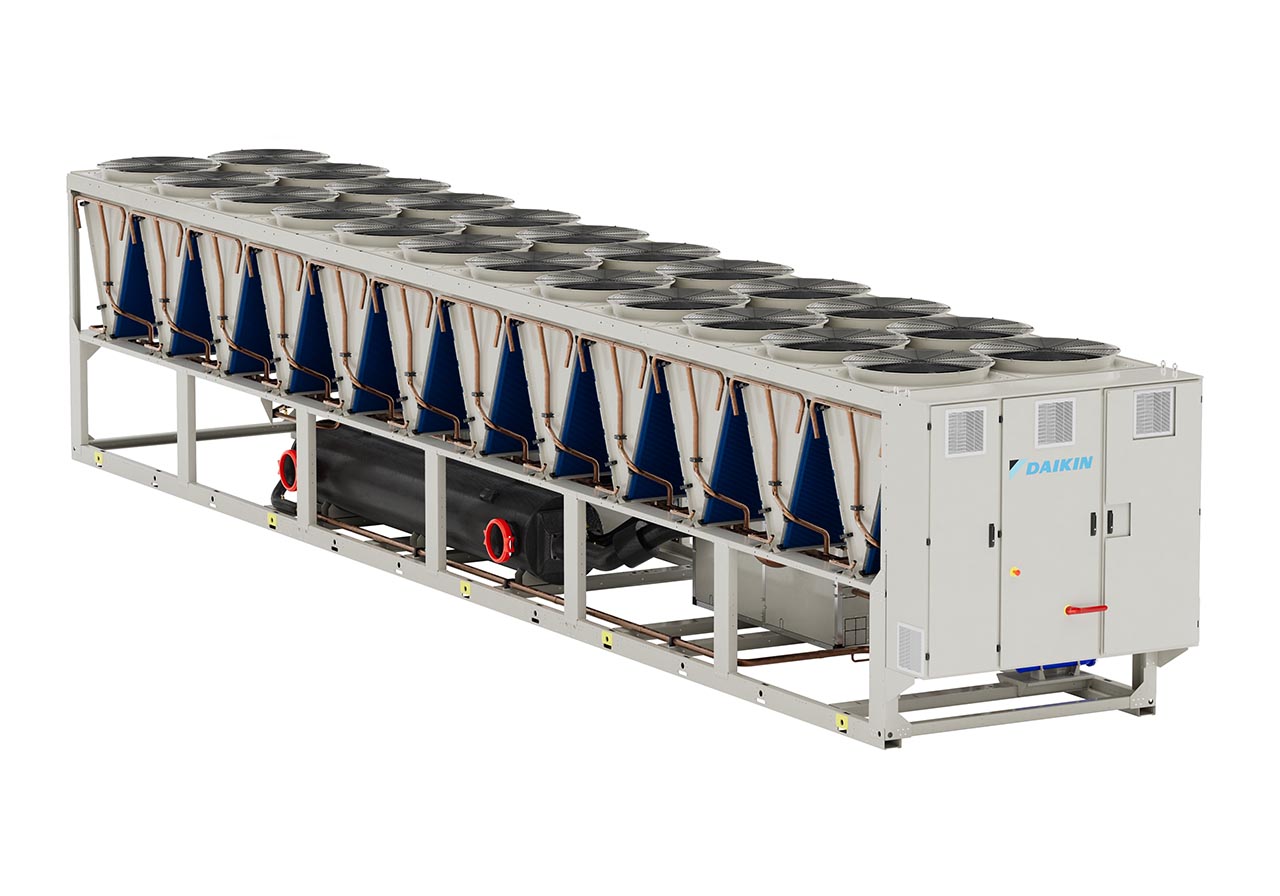

Rješenje rashladnog uređaja – samo hlađenje
- Raspon učinka hlađenja: 150 – 1950 kW
- Vrhunska učinkovitost u klasi
- Daikin vijčani inverterski kompresor
- Novi dizajn Daikin ventilatora
- 4 razine učinkovitosti
- 3 konfiguracije zvuka

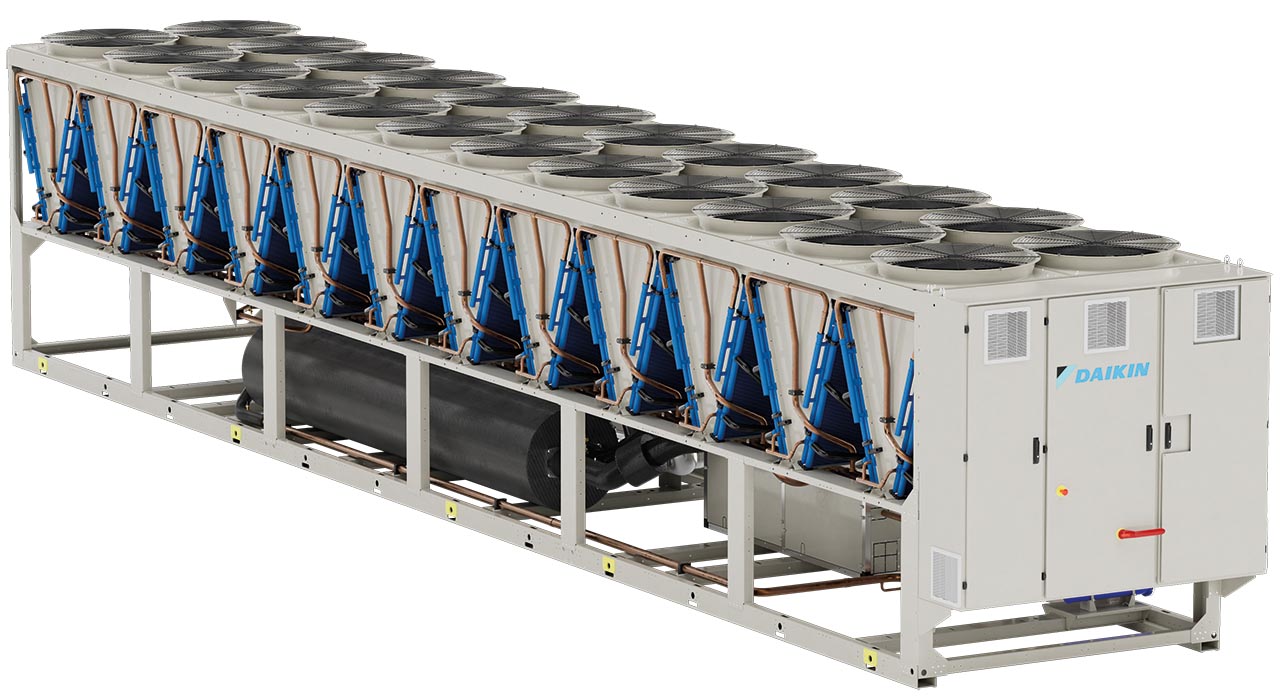

Rješenje rashladnog uređaja – slobodno hlađenje
- Raspon učinka hlađenja: 150 – 1950 kW
- Vrhunska učinkovitost u klasi
- Daikin vijčani inverterski kompresor
- Novi dizajn Daikin ventilatora
- 4 razine učinkovitosti
- 3 konfiguracije zvuka

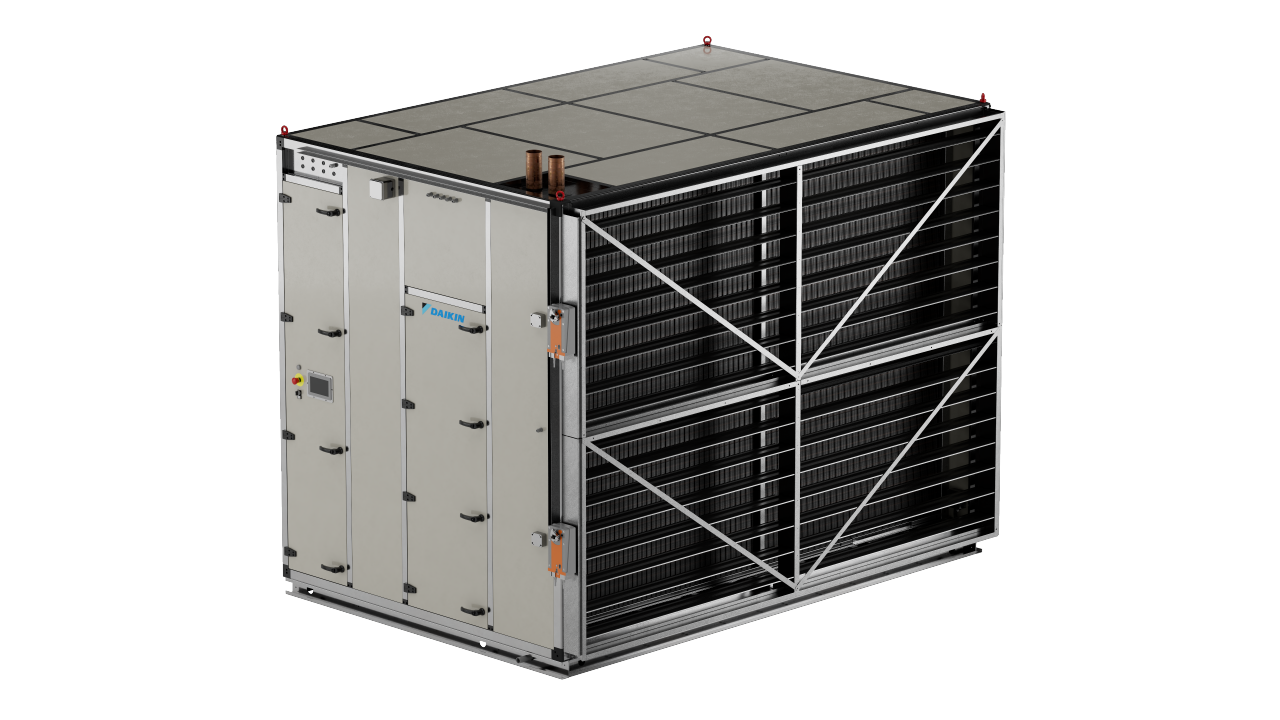

Jedinica Pro-W CRAH
- Raspon modela od 200 kW do 700 kW učinka hlađenja
- Visoka učinkovitost niskog sustava PUE-a
- Ugrađena Daikin EC tehnologija ventilatora
- Interno testiranje svake jedinice prije otpreme na kraju linije
- EMEA Kapaciteti velike količine proizvodnje na globalnoj razini sa skalabilnim učinkom
- Kompaktna površina ugradnje
- Integrirane pametne kontrole i niski harmonički filtri
„Free cooling“ rashladni uređaji
Kompaktni „free cooling“ rashladni uređaji do 2.150 kW
Portfelj rashladnih uređaja uključuje vijčane kompresorske jedinice opremljene varijabilnim frekvencijskim pogonima (VFD) dizajniranim i proizvedenim u našoj tvrtki, te ugrađenim na kompresor radi bolje pouzdanosti i učinkovitosti. Zahvaljujući VFD-u, omogućena je precizna modulacija opterećenja hlađenja, s učinima do 2.150 kW i rashladne uređaje sa scroll kompresorom s učinima do 1.344 kW.
Unatoč velikim učinima hlađenja Daikinovi proizvodi su kompaktni, što im omogućuje ugradnju u ograničenim prostorima. To se posebno odnosi na jedinice za „free cooling“ s konfiguracijom koja ne prelazi površinu jedinice.
Daikin nudi različite vrste „free cooling“, uključujući sustave bez glikola. Namjenska konfiguracija za podatkovni centar uključuje integrirani aktivni harmonijski filtar, izravno u električnu ploču jedinice kako bi se održala kompaktnost.
- „Free cooling“ za niže pogonske troškove
- Kompaktna površina ugradnje u kombinaciji s velikim učinima hlađenja
- Opcije hlađenja bez glikola, „free cooling“
- VFD vijčani kompresor za poboljšanu pouzdanost i učinkovitost
- Maks. temperatura izlazne vode: +30°C
- Min. temperatura okoline: -30°C
- Maks. temperatura okoline: +55°C

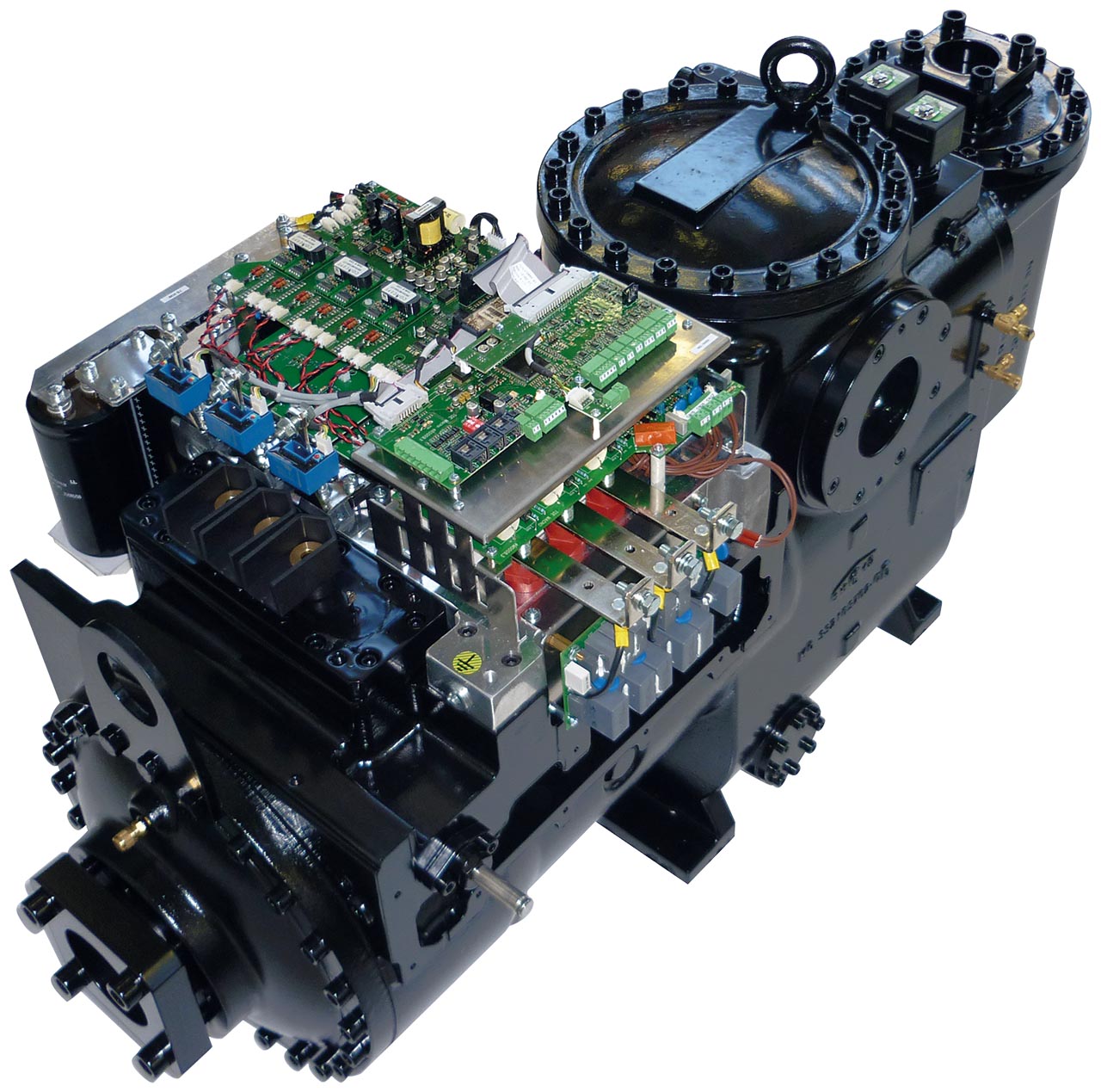

Srce naših rashladnih uređaja
Tvrtka Daikin nudi tehnologiju osmišljenu da bude iznimno pouzdana i trajna, čak i u okruženjima s teškim uvjetima rada. To je slučaj s VFD vijčanim kompresorom tvrtke Daikin, dizajniranim i proizvedenim interno te ugrađenim na kompresor radi bolje pouzdanosti i učinkovitosti. Razlikuje se od ostalih vijčanih kompresora po tome što pruža veću energetsku učinkovitost zahvaljujući optimiziranom dizajnu vijka i integraciji posebno dizajniranog varijabilnog frekvencijskog pogona (VFD).
Ova integracija omogućuje kompresoru da savršeno prilagodi različite zahtjeve opterećenja podatkovnog centra, putem regulacije učina kompresora, što rezultira izvanrednom učinkovitošću djelomičnog opterećenja, a time niskom PUE i niskim pogonskim troškovima. Osim toga, VFD i integrirani aktivni filtar niskih harmonika hlade se radnom tvari, što dodatno povećava pouzdanost, posebno za primjene u ekstremnim uvjetima okoline, gdje tradicionalni zrakom hlađeni VFD ne bi bio najbolja opcija.

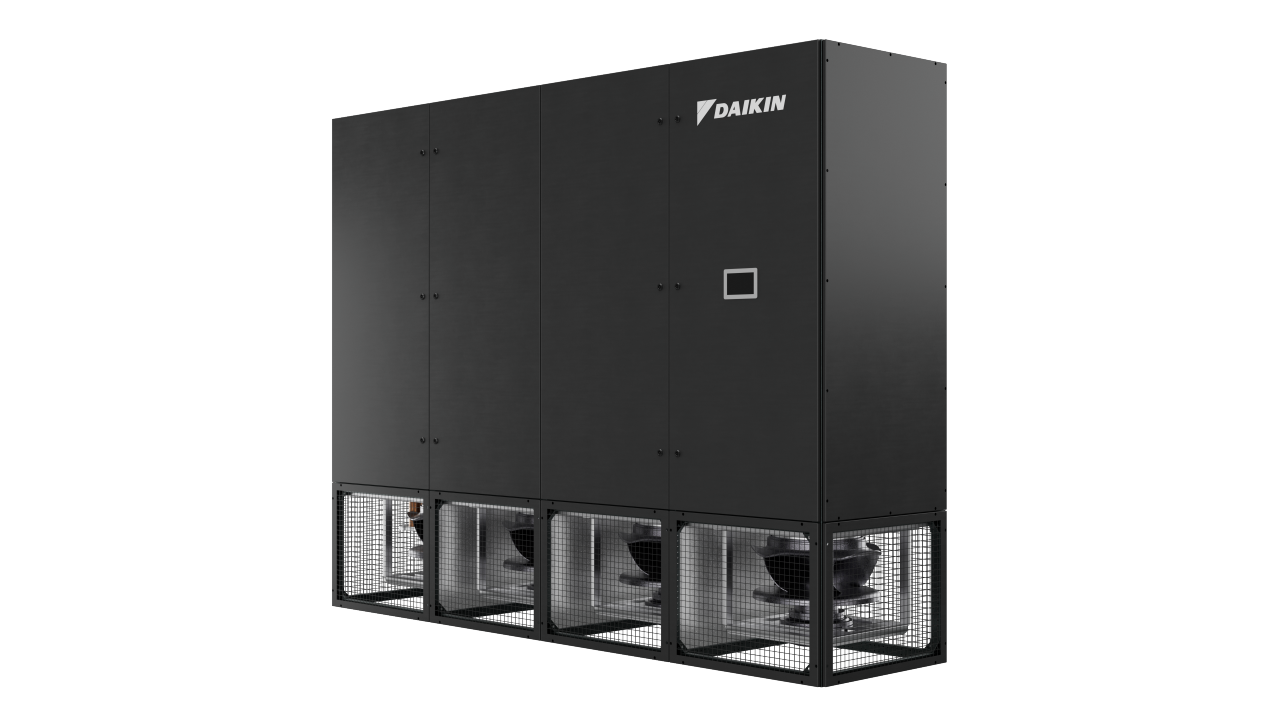

Pro-C CRAH
Pro-C jedinica: Vrhunsko rješenje za upravljanje toplinom s certificiranim performansama od strane treće strane
Učinkovitost performansi je srž Pro-C jedinice, što je omogućeno kombinacijom naprednih inženjerskih značajki. To uključuje optimizirane izmjenjivače topline na vodenoj strani, EC ventilatore sljedeće generacije, regulacijske ventile neovisne o tlaku i aktivne harmonijske filtre, a sve je dizajnirano za maksimiziranje performansi i pouzdanosti sustava.
Sa širokim rasponom učina hlađenja od 30 kW do 250 kW i prilagodljivom modularnom arhitekturom, Pro-C jedinica može zadovoljiti širok raspon projektnih zahtjeva. Njegov prilagodljiv dizajn omogućuje integraciju s bogatim rasponom kompatibilne dodatne opreme, što ga čini prikladnim za različite potrebe instalacije i promjenjive zahtjeve sustava.
Osim toga, sofisticirane strategije upravljanja, inteligentna automatizacija i automatski prekidači za prebacivanjeiosiguravaju maksimalnu operativnu pouzdanost i učinkovitost. Ove tehnologije pomažu u održavanju kontinuiranih performansi, a istovremeno štite sustav od potencijalnih prekida napajanja.
Značajke Pro-C
1. Fleksibilnost: Modularni dizajn odgovara svim potrebama podatkovnih centara, s konfiguracijama za tvrde i podignute podove. Optimizira energetsku učinkovitost iskorištavanjem topline iz ispuštenog zraka.
2. Optimizirani izmjenjivač topline: Učinkovit rad s djelomičnim opterećenjem usredotočen je na osjetilnu izmjenu topline, sprječavajući stvaranje kondenzata i prilagođavajući se „free cooling“ rashladnim uređajima za veću učinkovitost.
3. EC ventilator s PFC-om: Istosmjerni motori bez četkica dinamički prilagođavaju opterećenje hlađenja, smanjujući potrošnju energije i poboljšavajući učinkovitost aktivnom korekcijom faktora snage.
4. Regulacijski ventili neovisni o tlaku: Osigurava stabilan protok vode i bolju kontrolu temperature, smanjujući pogonske troškove i povećavajući učinkovitost sustava.
5. Napredne strategije upravljanja: Daikinovi upravljački sustavi optimiziraju performanse, osiguravaju redundanciju i prilagođavaju se promjenjivim trendovima, osiguravajući pouzdan rad.
6. Zaštita opreme: Automatski prekidači za prijenos i ultrakondenzatori osiguravaju kontinuirani rad tijekom nestanka struje, s brzim aktiviranjem ventilatora.

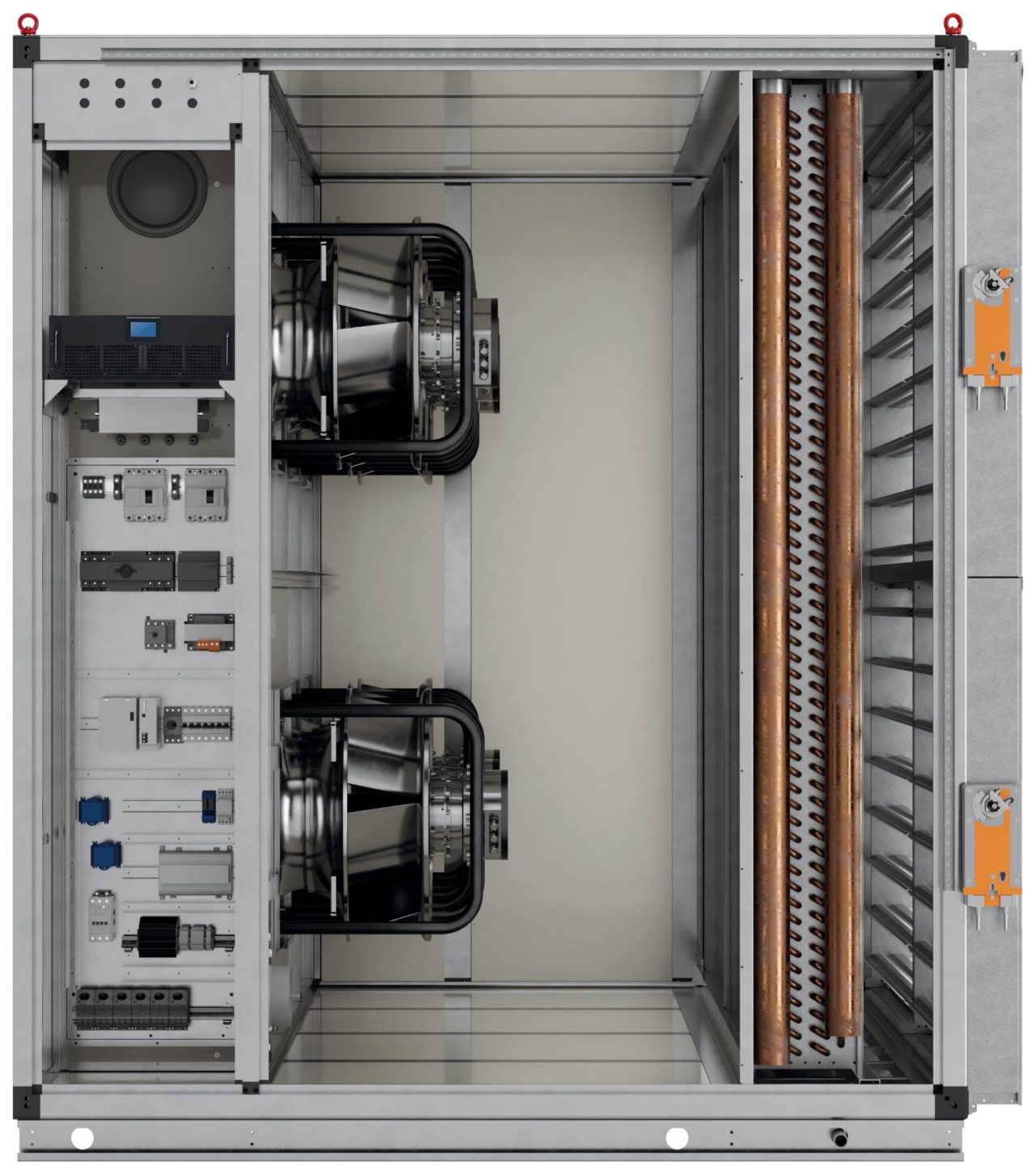

Pro-W, visokoučinkovita jedinica s nizom ventilatora
Upoznajte Pro-W. Naše namjenske klima komore u računalnim sobama (CRAH) za podatkovne centre dizajnirane su za velike i hiperskalne zahtjeve – opremljene su izmjenjivačem rashladne vode, naprednim kontrolama u stvarnom vremenu i učinom hlađenja do 500 kW.
„Plug and play”!
Filtri za zrak, upravljačka ploča, UPS, niz ventilatora, rashladna zavojnica (do 8 redova) i amortizeri integrirani su prema vašim potrebama u kućište od eloksiranog aluminijskog profila na vruće pocinčanom osnovnom okviru. Cijeli modul je prethodno provjeren i spreman za upotrebu.

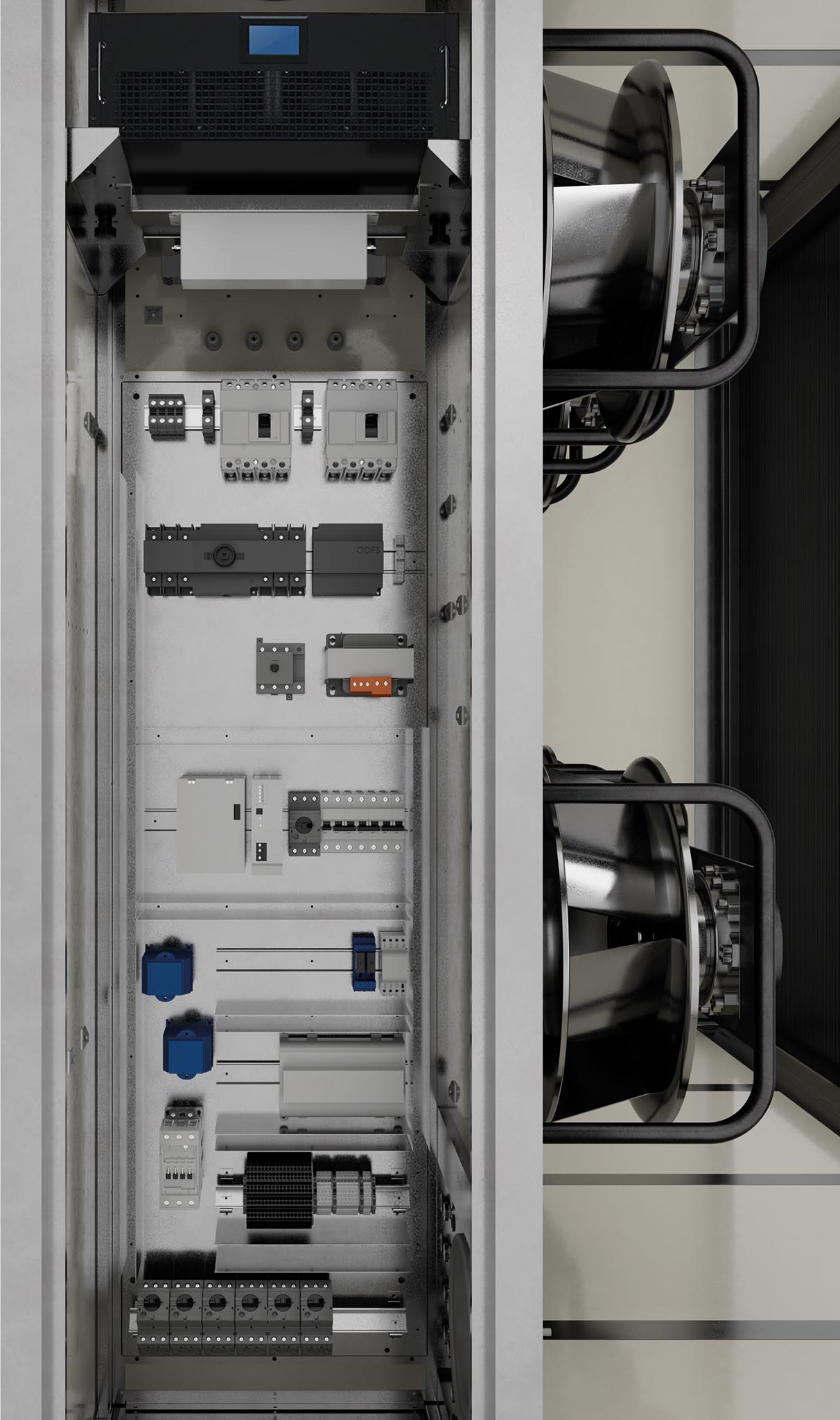

Upravljanje
koje zadovoljava zahtjeve velikih i hiperskalnih podatkovnih centara.

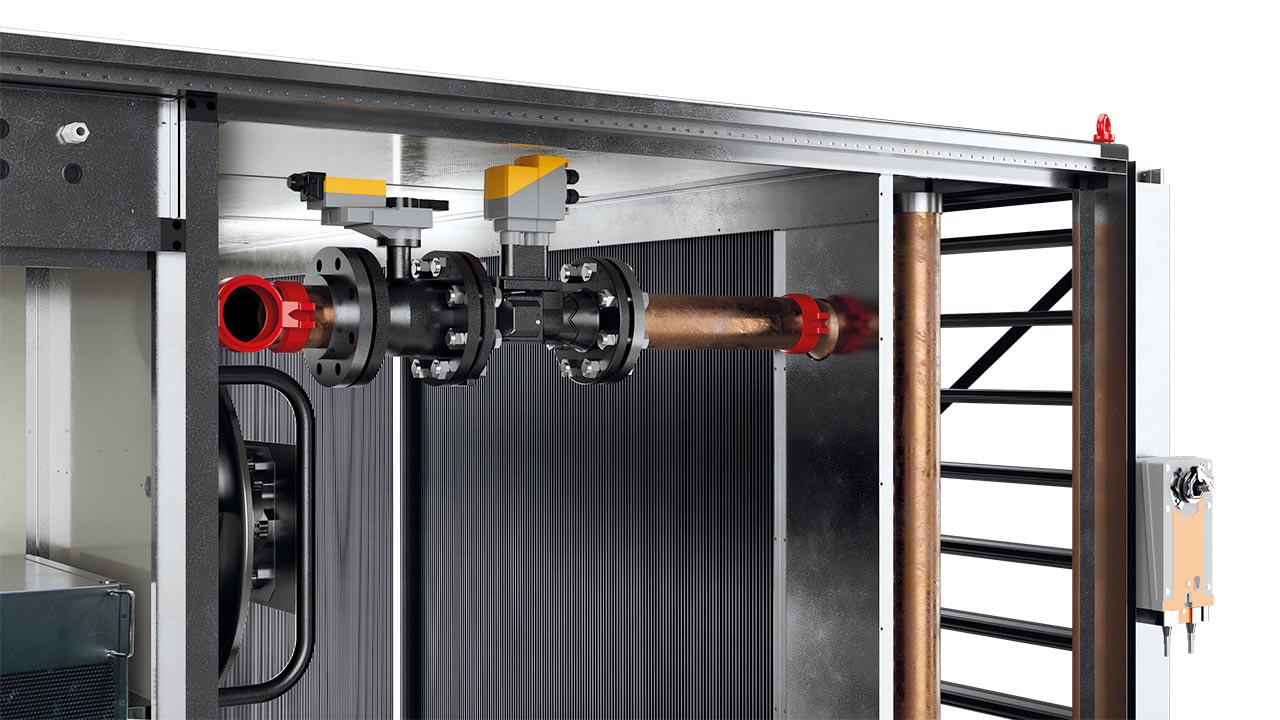

Regulacijski ventili neovisni o tlaku (PICV)
za stabilan protok, poboljšanu kontrolu temperature i energetsku učinkovitost, smanjeno ukupno vrijeme pokretanja i održavanja. Isporučuje se zasebno ili integrirano.

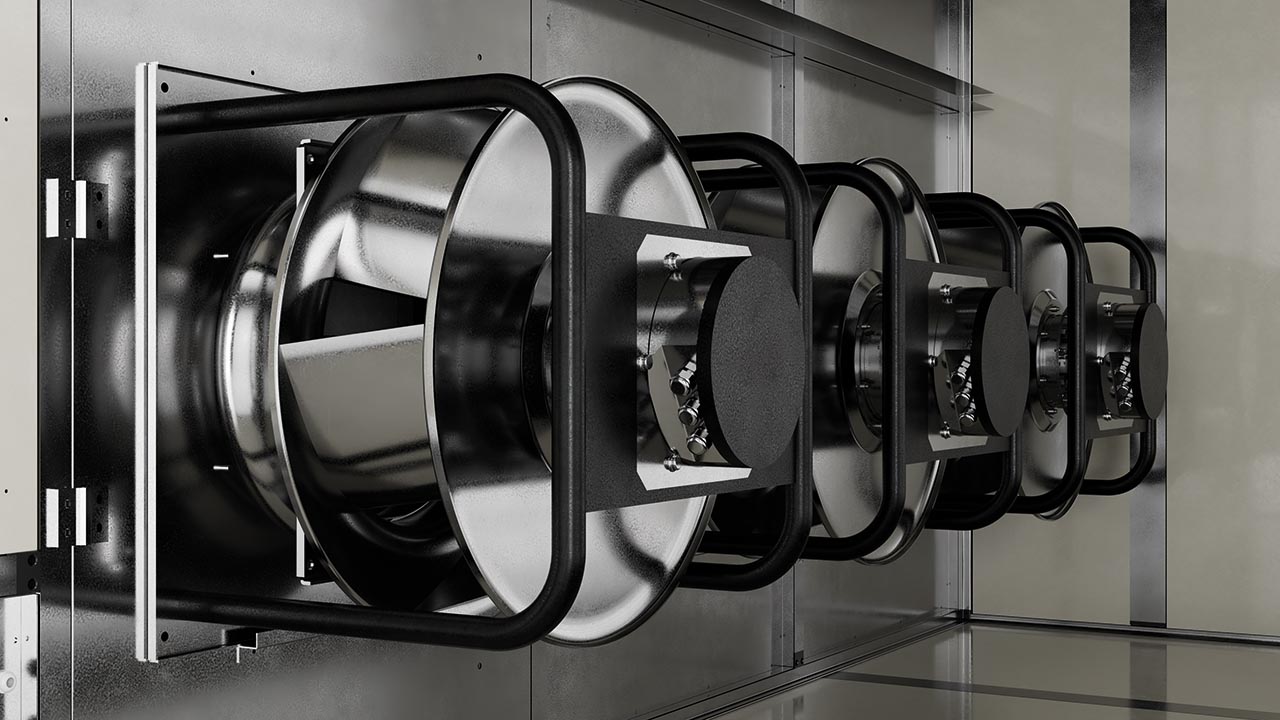

Daikin EC ventilatori
s najsuvremenijom učinkovitošću i redundancijom mogu se prilagoditi vašim potrebama.
Sustav kontrole Intelligent Data Centre Manager
Daikinov integrirani iDCM redefinira upravljanje podatkovnim centrima zahtijevajući 40% manje senzora od klasičnih vanjskih upravljačkih sustava, koristeći sve podatke jedinice izravno iz integriranih senzora i kontrolera.
iDCM može upravljati s do 20 rashladnih uređaja — uključujući pumpe i način rada „free cooling“ - te nudi centralizirano upravljanje prikladno za velika postrojenja. Njegovih pet dostupnih konfiguracija osigurava fleksibilno dimenzioniranje, omogućujući sustavu prilagodbu različitim potrebama instalacije.
Pokretan algoritmima strojnog učenja, sustav kontinuirano optimizira rad i maksimizira uštedu energije. To ga čini potpuno kompatibilnim s podatkovnim centrima TIER III i prilagodljivim kako bi zadovoljio zahtjeve TIER IV.
Ključne značajke Intelligent Data Center Managera
1. Sveobuhvatno rješenje: Upravlja s do 20 jedinica, osiguravajući pouzdanost s naprednim algoritmima strojnog učenja za optimalan rad rashladnog uređaja i uštedu energije.
2. Kompatibilnost d dizajnom postrojenja: Integrira različite uređaje i nudi sveobuhvatnu korisničku podršku, osiguravajući fleksibilnost i prilagođena rješenja za različite dizajne projekata.
3. Potpuna integracija sustava: Daikinov interni sustav upravljanja maksimizira učinkovitost integrirajući logiku jedinice, povećavajući pouzdanost i stabilnu regulaciju temperature.
4. Pametno sekvenciranje: Koristi strojno učenje za optimizaciju kombinacija jedinica, osiguravajući najnižu potrošnju energije i prilagođavajući se promjenama opterećenja.
5. Optimiziran rad pomoću umjetne inteligencije: Prati parametre jedinice kako bi dao prioritet učinkovitim uređajima, smanjilo vrijeme zastoja i produžio vijek trajanja opreme.
6. Optimizirani načini rada: Osigurava visoku učinkovitost u standardnom i „free cooling“ načinu hlađenja, dinamički se prilagođavajući na temelju uvjeta u stvarnom vremenu.
7. Ekonomično upravljanje: Smanjuje troškove instalacije i održavanja integriranim nadzorom performansi i manjim brojem senzora, povećavajući ukupnu vrijednost.
8. Skalabilno rješenje: Dostupno je 5 različitih veličina iDCM-a za različit broj jedinica (od 4 do 20), pružajući ekonomičan i prilagodljiv sustav upravljanja za bilo koji podatkovni centar
Vrhunske postprodajne usluge
Gdje god se nalazio vaš podatkovni centar, i mi smo tamo. S globalnom servisnom i partnerskom mrežom, s preko 13.000 zaposlenika u Europi, imamo više nego dovoljno resursa za pokrivanje svih vaših potreba.
Daikin „on Site“ – naše usluge cloud platforme za maksimalnu stabilnost i performanse sustava
Daikin „on Site“ je sustav daljinskog nadzora i upravljanja u oblaku koji pruža podatke u stvarnom vremenu 24/7, prateći rad rashladnih postrojenja i njihovo pravilno funkcioniranje. Također pruža periodična izvješća za detaljnu analizu postrojenja, analizu energije i inteligentno održavanje. Ova usluga koja se kontinuirano razvija omogućuje vlasnicima postrojenja da održe visoku učinkovitost sustava, poduzmu preventivne mjere i izbjegnu dodatne troškove povezane s kvarovima i zastojima.
6 ključnih prednosti Daikina
1. Plan preventivnog održavanja: Pouzdanost tijekom vremena s detaljnim planom temeljenim na Daikinovom 55-godišnjem iskustvu u tehnologiji rashladnih uređaja, koji pokriva sve potrebne terenske aktivnosti i provjere komponenti.
2. Produljeno jamstvo: Standardno jednogodišnje jamstvo može se produžiti do četiri dodatne godine, što kupcima pruža veću sigurnost i bezbrižnost.
3. Globalna dostupnost servisa: S prodajnim uredima u preko 170 zemalja, tvrtka Daikin osigurava dostupnost servisa i stručnost gdje god i kad god je potrebno, prilagođeno protokolima kupaca
4. Upravljanje rezervnim dijelovima: Pravovremena i profesionalna opskrba dijelovima za održavanje, s mogućnošću upravljanja zalihama rezervnih dijelova izravno u prostorijama kupca za pojednostavljeno održavanje.
5. Sveobuhvatne usluge održavaanjaa: Preventivno i korektivno održavanje, rješenja za naknadnu ugradnju i nadogradnje za produljenje vijeka trajanja opreme, poboljšanje performansi i osiguranje dosljedne pouzdanosti.
6. Daikin „on Site” (DoS): Usluga daljinskog nadzora u oblaku nudi procjenu u stvarnom vremenu, izvještavanje i inteligentno održavanje kako bi se proaktivno spriječili kvarovi i smanjili povezani troškovi.
Rješenja za iznajmljivanje
Daikin iznajmljivanje nudi rashladne uređaje, dizalice topline, klima komore i snagu kako bi zadovoljili vaše privremene potrebe za hlađenjem uz istovremeno smanjenje CAPEX-a i optimizaciju OPEX-a. Daikin tim za iznajmljivanje dostupan je 24/7 za rješavanje svake situacije.
Fluktuacije opterećenja hlađenja
Proširenje postrojenja
Tijekom proširenja postrojenja potrebno je ispitati opremu, postoji li dovoljno opterećenja da bi novi ili veliki rashladni uređaji radili. Jednostavno rješenje za iznajmljivanje osigurava točno opterećenje i energetsku učinkovitost dok se dovršava nova gradnja.
Podrška vršnom i sezonskom opterećenju
Kada potreba za hlađenjem vašeg postrojenja premašuje učin vašeg trenutnog sustava zbog rekordno visokih temperatura ili promjena zahtjeva za hlađenjem, Daikin privremeno hlađenje može se koristiti za povećanje rashladnog učina i uštedu na kapitalnim izdacima.
Plan za nepredviđene situacije u slučaju kvara rashladnog uređaja
- Brzo vraćanje normalnog rada
- Minimiziranje financijskih gubitaka i zastoja
- Bezbrižnost tijekom neočekivanih događaja
- Zamjena stare opreme
- Naši planovi su osmišljeni kako bi se nosili s financijskim rizicima i osigurali odgovarajuću veličinu opreme
Iznajmljivanje u hitnim slučajevima
Daikin rješenja za iznajmljivanje brzo reagira na kvarove opreme. Naš tim stručnjaka spreman je pomoći vam na svakom koraku.
Hlađenje u stanju pripravnosti
Privremeni sustav hlađenja koristi se za podršku kritičnom hlađenju ili kada je redundancija sustava smanjena.
