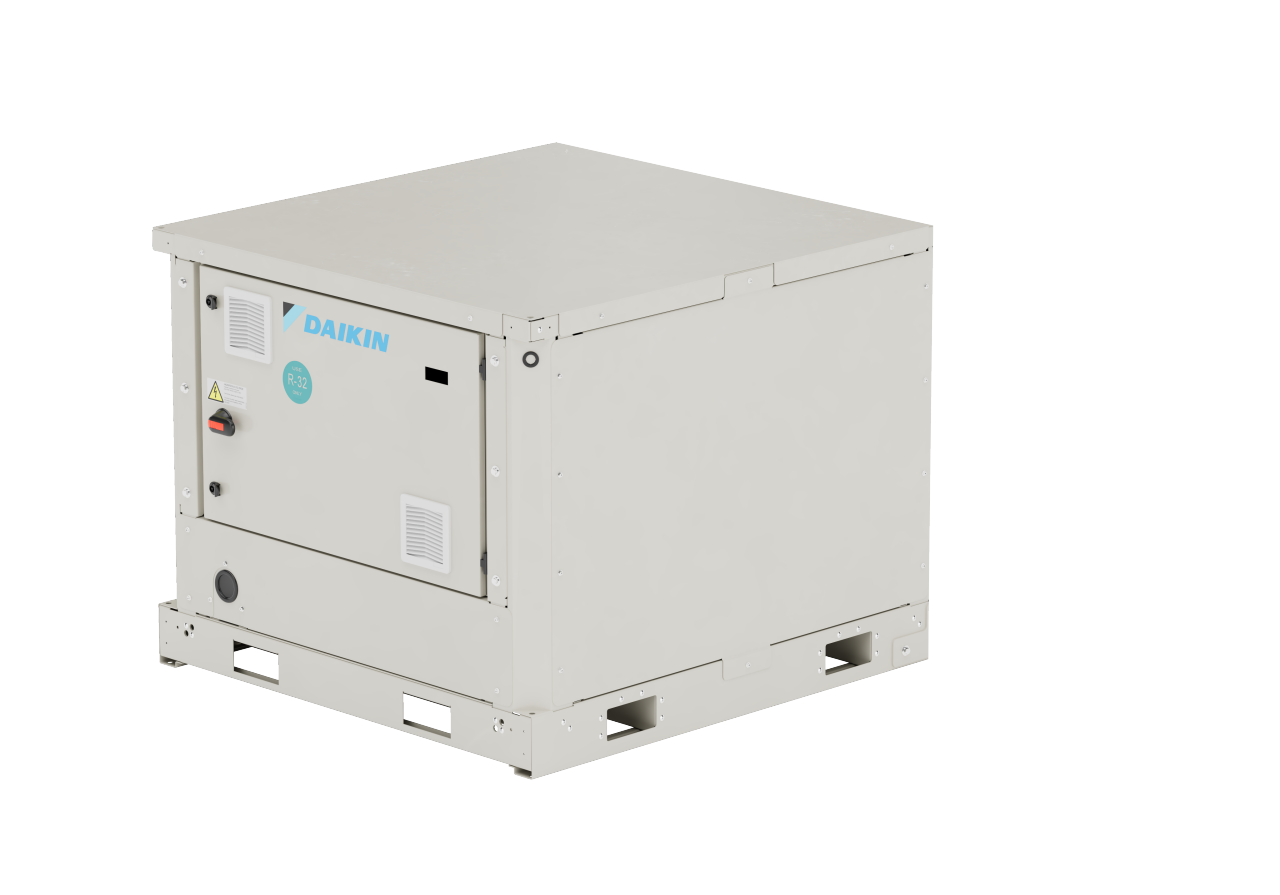

Proizvod ima novi modularni pristup dizajnu sustava, koji uvodi dodatnu fleksibilnost u konfiguraciju, dopuštajući postizanje potrebnog učina kombiniranjem manjih jedinica spojenih zajedno i kontroliranih kao jedna.
Sastoji se od tri osnovna modula s učinom od 100, 125 i 160 kW, paleta proizvoda sadrži Daikin scroll kompresore i radnu tvar R-32, čiji je GWP 70% niži od R-410A.
Kao čista i jednokomponentna radna tvar, R-32 ima sve karakteristike potrebne za laku obnovu, recikliranje ili regeneraciju , kako bi ušla na tržište obnovljenih radnih tvari i ponovno se upotrijebila.
R-32 je također široko dostupna na tržištu, kao glavna radna tvar za klimatizacijske jedinice sa scroll kompresorima. To jest, u velikoj mjeri dostupna za usluge održavanja.
3 verzije proizvoda
- Dizalica topline s inverzijom na vodenoj strani
- Dizalica topline s inverzijom na strani radne tvari (samo 100 kW)
- Bez kondenzatora
3 osnovna modula
- 100 – 125 – 160 kW
98 mogućih kombinacija modula
s različitim verzijama proizvoda

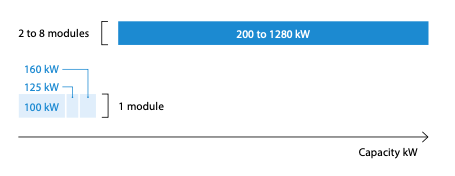

Raspon učinka
Tri osnovna modula od 100, 125 i 160 kW.
Moduli se mogu kombinirati do 8 u dva naslagana niza od 4, što rezultira rasponom učina od 200 do 1280 kW

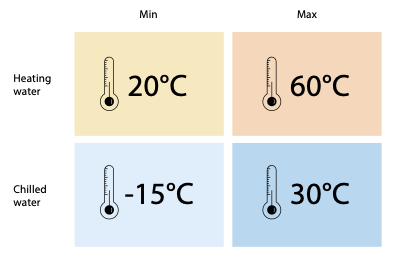

Radno područje
Prednosti proizvoda
Skalabilnost i kompaktnost
Zbog svoje modularnosti, nove jedinice EW(W)(H)(L)T-Q A nude visok potencijal skalabilnosti. Moduli se mogu dodavati po potrebi, prema planu izgradnje zgrade.
Osim toga, moduli se mogu kombinirati kao niz jedan pored drugog ili naslagati kako bi se minimizirao zahtjev za prostorom, što je posebno korisno za primjene naknadne ugradnje. Moduli se mogu kombinirati do 8 u dva naslagana niza od 4, što rezultira rasponom učina od 100 do 1280 kW.
Maks. horizontalni niz: 4.

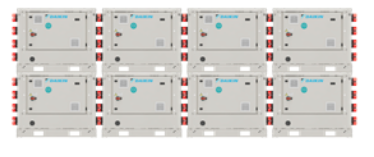

Mogućnost slaganja do 8 modula

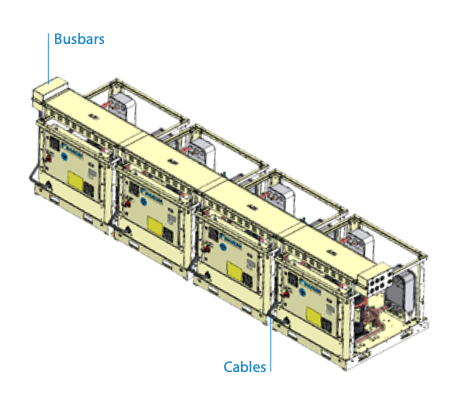

Jedno napajanje
Standardno (bez dodatne opreme) svaki modul mora biti spojen na zasebno napajanje. Moguće je imati jedno polje (do četiri modula) s jednim napajanjem.
Sabirnice i kabeli isporučuju se u tvornici s jednim od dolje navedenih kodova pribora. Električni spoj između modula mora se izvršiti na licu mjesta.
Šifre pribora:
EKSPELT2 - Komplet jednog napajanja za 2 modula
EKSPELT3 - Komplet jednog napajanja za 3 modula
EKSPELT4 - Komplet jednog napajanja za 4 modula
Pozor:
- Komplet s jednim napajanjem isporučuje se u slobodnom stanju i montira se na licu mjesta. Instalacija u nizu nije kompatibilna s konfiguracijom s jednim napajanjem
- Jedno napajanje dostupno samo za unutarnju instalaciju
- U slučaju 4 jedinice po narudžbi, koje treba rasporediti u niz, u slučaju da je potrebno jedno napajanje, EKSPELT4 se može odabrati samo jednom
„Plug & play“ ugradnja
Pojednostavljena instalacija s kompletom razdjelnika, koji je dizajniran za spajanje modula na strani vode, budući da uključuje cjevovod između jedinica. Komplet razdjelnika također se može montirati tvornički kako bi se dodatno smanjilo vrijeme instalacije na gradilištu. Štoviše, namjenski modul pumpe može se jednostavno dodati nizu modula. Opremljen je inverterskim pumpama za potpunu fleksibilnost a uključuje i ekspanzijsku posudu s volumenom od 18 litara. Za dodatnu jednostavnost instalacije, jedno napajanje se može integrirati, s 1 pojedinačnim kabelom za napajanje spojenim na niz do 4 modula (kabeli za povezivanje modula isporučuju se u tvornici).
Moduli se mogu instalirati u zatvorenom prostoru ili čak na otvorenom, ako se odabere konfiguracija sa smanjenom bukom. Novi EW(W)(H)(L)T-Q A nudi dvije različite konfiguracije buke kako bi zadovoljio zahtjeve kod primjena osjetljivih na buku kao što su: stambeni objekti, hoteli i bolnice.
Niži pogonski troškovi
Zahvaljujući svom modularnom dizajnu, ova nova jedinica može točno pratiti profil opterećenja zgrade za hlađenje i grijanje, u skladu s EN14825. Ovo je posebno važno jer osigurava niske pogonske troškove HVAC postrojenja u uvjetima djelomičnog opterećenja, što predstavlja većinu radnog vremena. To nije slučaj s tradicionalnim paketnim rashladnim uređajima i dizalicama topline, koje moraju raditi na nizu ciklusa uključivanja i isključivanja, smanjujući učinkovitost sustava.
Doprinos zelenoj gradnji
Najpopularniji protokoli zelene gradnje su BREEAM i LEED. EW(W)(H)(L)T-Q A može doprinijeti projektu pri procjeni energetske učinkovitosti hidrauličkog sustava, posebno
ako se odabere opcija djelomičnog povrata topline. Ograničeni GWP R-32 i malo punjenje radne tvari po krugu zahvaljujući modularnom dizajnu također rezultiraju mogućim doprinosom pri procjeni utjecaja radnih tvari.
Ograničen utjecaj na okoliš
Rashladni uređaj koristi radnu tvar R-32 koje ima potencijal globalnog zatopljenja (GWP) od 675, što je samo jedna trećina R-410A. R-32 je
čista i jednokomponentna radna tvar, tako da se može obnoviti. Nedavna studija sa Sveučilišta Tokyo City* izvještava da obnovljeni R-32 ima 90% manji utjecaj na okoliš nego neobrađeni R-32, zbog izbjegnute potrebe za uništavanjem i manje energije potrebne za obnavljanje u odnosu na novu proizvodnju. Daikin koristi obnovljeni R-32 u svojim rashladnim uređajima i dizalicama topline u sklopu svog programa Loop by Daikin.
Primjena proizvoda
Grijanje
Konfiguracije grijanja prostora + PTV-a

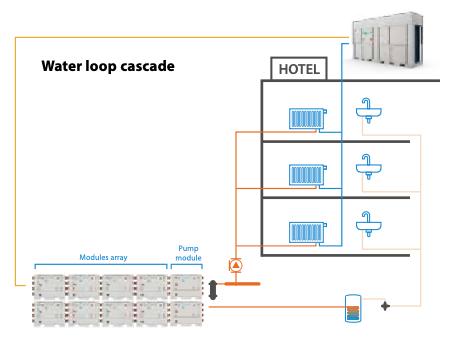

- Centralno grijanje, eventualno u kaskadi vodenog kruga s dizalicom topline zrak-voda. Opskrba PTV-om upravljana putem neovisne opskrbe PTV-om (jedan ili niz modula namijenjen PTV-u, na kraju složenih). Jedinicama se može upravljati kao master/slave do niza od 4 modula po masteru
- Stambeno uredi, manji komercijalni objekti, teretana, hotel
- Zamjene i novogradnja
- Mogući terminali:
- Radijatori (do 60°C)
- Podno grijanje (30-35°C)
- Ventilokonvektori (45°C)
Hlađenje

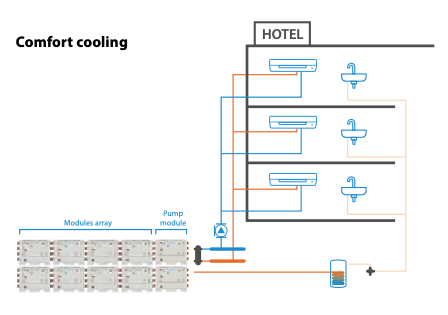

Komforno hlađenje
Centralizirano hlađenje. PTV-om se upravlja putem neovisne opskrbe PTV-om (jedan ili niz modula posvećenih PTV-u, na kraju složenih). Jedinicama se može upravljati kao master/slave do niza od 4 modula po masteru
- Stambeno uredi, manji komercijalni objekti, teretana, hotel
- Zamjene i novogradnja
- Mogući terminali:
- Podno hlađenje (23-18°C)
- Ventilokonvektori (12-7°C)

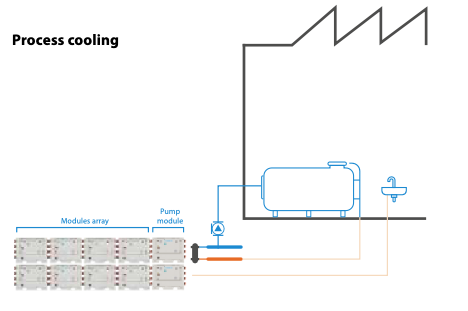

Hlađenje procesa
- Namjensko ili centralizirano hlađenje prema potrebama projekta. Jedinicama se može upravljati kao master/slave do niza od 4 modula po masteru
- Hlađenje mlijeka (9-4 °C)
- Hladno skladište (-8 do -12 °C, s glikolom)
- MRI hlađenje, i ostalo
