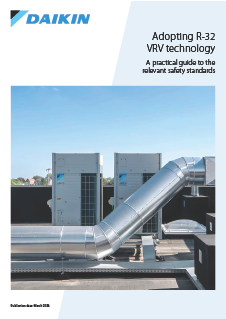

Practical guide to the relevant safety standards
PDF | 570.75KB
Posljednjih godina, rastuća svijest o utjecaju na okoliš — a posebno o ulozi radnih tvari — ubrzala je usvajanje R-32 VRV sustava diljem Europe. Kako ova tranzicija dobiva na zamahu, stručnjaci iz industrije sve više traže jasnoću o tome kako pravilno primijeniti različite norme koji reguliraju sigurnost F-plina.
Zahvaljujući našoj vodećoj poziciji u R-32 VRV rješenjima i bliskoj suradnji s instalaterima, projektantima, stručnjacima za usklađenost i kreatorima politika, Daikin je razvio duboko razumijevanje praktične provedbe ovih sigurnosnih normi. Ovo znanje smo objedinili kako bismo pružili jasne i praktične smjernice svim dionicima uključenim u projektiranje, ugradnju i procjenu VRV sustava.
Koje norme reguliraju sigurnost radne tvari?
IEC 60335-2-40 je norma za proizvod koja postavlja sigurnosne zahtjeve za električne dizalice topline, klima uređaje i odvlaživače zraka.
EN 378 je opća norma koja postavlja zahtjeve za rashladne sustave, a obuhvaća projektiranje, proizvodnju, ugradnju, rad, održavanje i zbrinjavanje.
Unutar svog područja primjene, i IEC 60335-2-40 i EN 378 navode da tamo gdje postoji specifična norma za sigurnost proizvoda, na primjer IEC 60335-2-40, ona ima prednost pred općom normom kao što je EN 378 (izvadci 1 i 2).
EN 378 dodatno pojačava ovo načelo pri definiranju dopuštenih ograničenja punjenja radne tvari (izvadak 3).
Zaključak: IEC 60335-2-40 ima prednost pred EN 378.
Izvadak 1 – Opseg EN378: „Norme serije proizvoda koje se bave sigurnošću rashladnih sustava imaju prednost pred horizontalnim i generičkim normama koje pokrivaju istu temu.“
Izvadakizvadak 2 – Opseg IEC 60335-2-40: „Ovaj dio IEC 60335 bavi se sigurnošću električnih dizalica topline, dizalica topline za sanitarnu potrošnu toplu vodu i klima uređaje, koji uključuju motorne kompresore, kao i hidroničke ventilokonvektore, odvlaživače zraka (s ili bez motornih kompresora), termoelektrične dizalice topline i djelomične jedinice. Njihov maksimalni nazivni napon ne smije biti veći od 300 V za jednofazne uređaje i 600 V za višefazne uređaje.“
Izvadak 3 – EN 378 (dio 1): „Članak 6. Količina radne tvari: Kada postoje norme proizvoda za određene tipove sustava i kada se te norme proizvoda odnose na ograničenja količina radne tvari, takve količine prevladavaju zahtjeve te norme.“

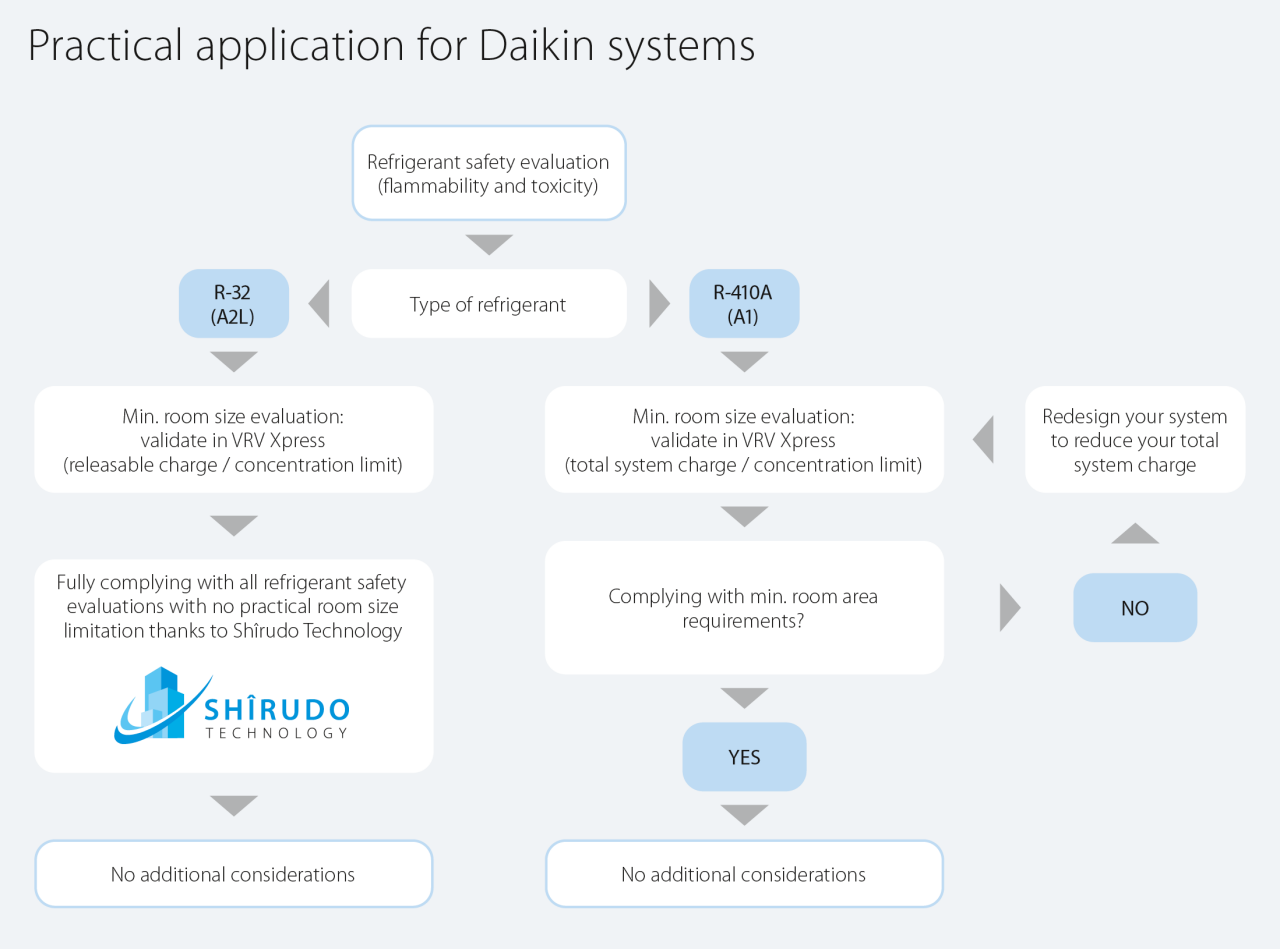

- Primjena relevantnih normi na R-32 A2L sustave
- Primjena relevantnih normi na R-410A (A1) sustave
IEC specificira primjenu najstrožih zahtjeva (zapaljivost ili toksičnost) (izvadak 4).
Pregled dopuštenih ograničenja koncentracije za R-32
Sigurnosna norma | Maksimalno dopuštena koncentracija |
|---|---|
IEC 60335-2-40 | Zapaljivost (LFL): 75% donje granice zapaljivosti (LFL) = 0,75 × 307 g/m³ → 230 g/m³ |
EN 378 | Otrovnost (ATEL/ODL): 300 g/m³ |
Budući da je granica zapaljivosti od 230 g/m³ niža od granice toksičnosti od 300 g/m³, primjenjuje se stroža granica zapaljivosti. Poštivanje ove granice inherentno osigurava da se granice toksičnosti ne prekoračuju, stoga nisu potrebne dodatne provjere.

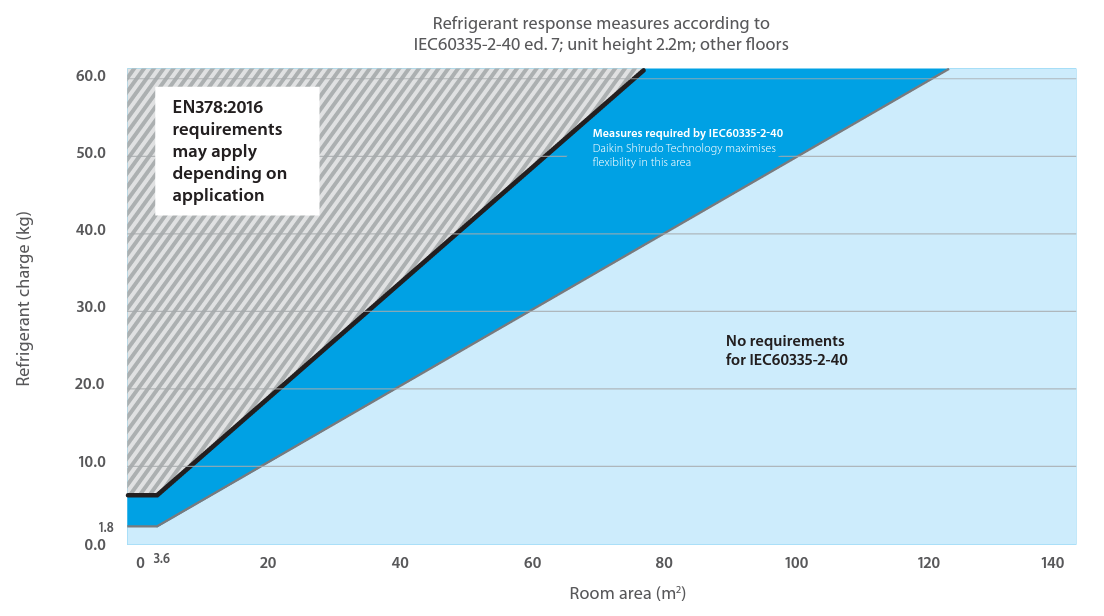

Što to znači za dizajn vaših R-32 sustava?
Ako je izračunata koncentracija radne tvari ispod 230 g/m³, nisu potrebne dodatne sigurnosne mjere.
Tamo gdje koncentracija prelazi 230 g/m³, Daikin Shīrudo tehnologija podržava usklađenost s IEC 60335-2-40 i EN 378, pomažući vam da s pouzdanjem ispunite potrebne sigurnosne norme.
Što se tiče ograničenja punjenja, IEC pokriva samo zapaljive radne tvari (A2L, A2, A3).
→ Stoga se IEC ne može koristiti za ove procjene za sustave koji koriste nezapaljive radne tvari (A1).
Pregled dopuštenih granica koncentracije za R-410A
Sigurnosna norma | Maksimalno dopuštena koncentracija |
|---|---|
IEC 60335-2-40 | Zapaljivost (LFL): Nije dostupno– IEC pokriva samo zapaljive radne tvari (A2L, A2, A3) |
EN 378 | Otrovnost (ATEL/ODL): 440 g/m³ |
Granica toksičnosti navedena u normi EN 378 za R-410A, klasificirana kao nezapaljiva radna tvar A1, iznosi 440 g/m³ i treba se primjenjivati.
Što to znači za dizajn vaših R-410A sustava?
Budući da R-410A ne spada u opseg IEC norme koja se odnosi na sigurnost radnih tvari, primjenjuje se EN 378 kao mjerodavna norma.
Koncentracija radne tvari za R-410A mora ostati ispod 440 g/m³. Tamo gdje se prekorači ovo ograničenje, potrebne su odgovarajuće sigurnosne mjere koje se isporučuju na terenu u skladu s normom EN 378.
Veća fleksibilnost dizajna u usporedbi s R-410A sustavima
Ispunjavanjem strožih IEC zahtjeva, R-32 sustavi nude znatno veću fleksibilnost dizajna u usporedbi s R-410A ekvivalentima.

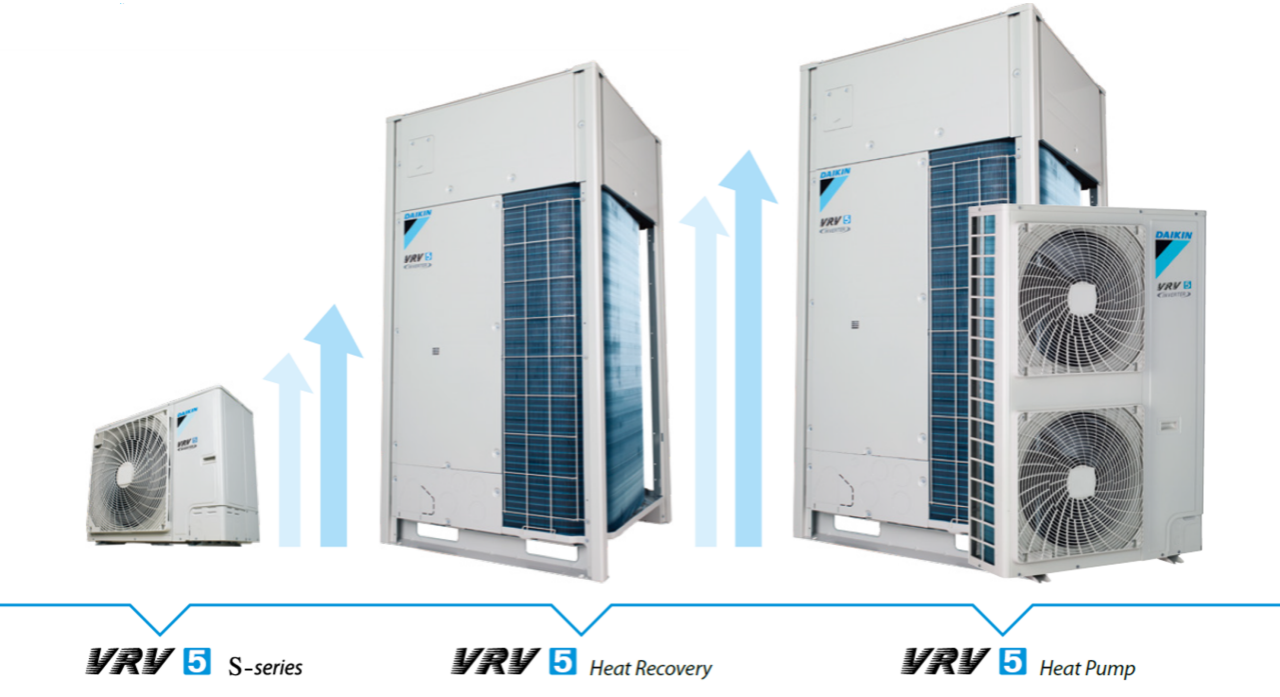

Usporedba dizajna: Primjer izračuna za hotelsku primjenu

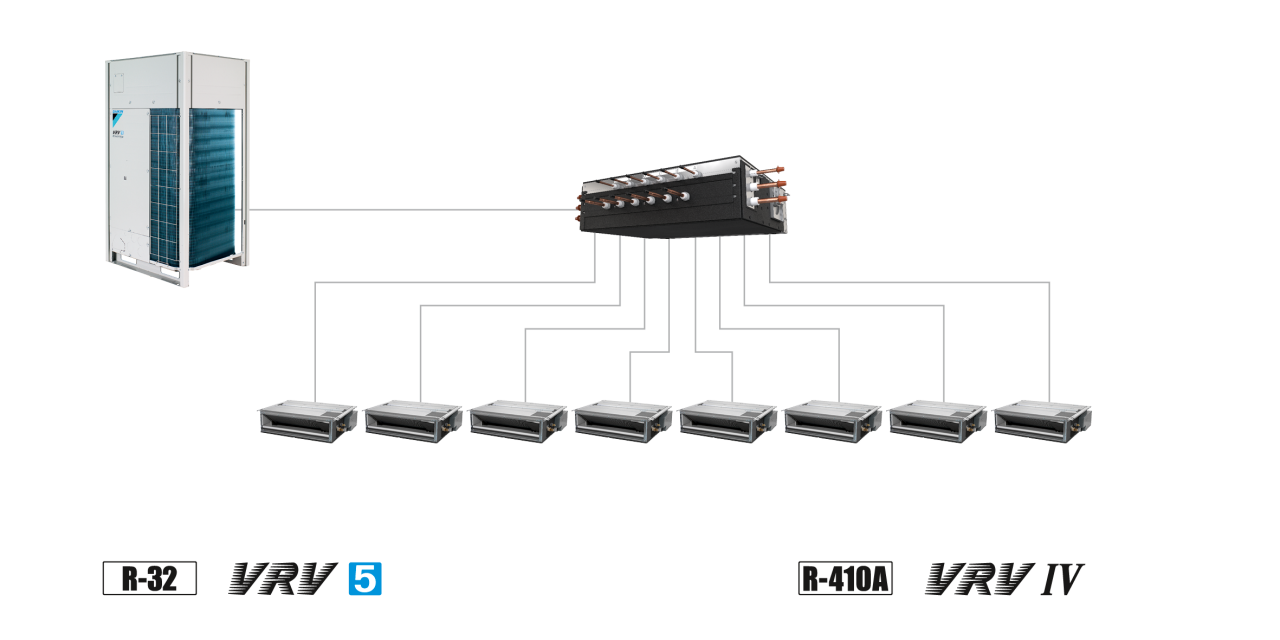

Za tipičan hotelski VRV sustav (8 unutarnjih jedinica, 1 BS kutija), VRV 5 sustav koji koristi ugrađene sigurnosne mjere Shîrudo tehnologije zahtijeva samo minimalnu veličinu prostorije od 3,08 m², dok bi sličan R-410A sustav zahtijevao 12,7 m²!
Minimalna površina hotelske sobe: 3,08 m2
prema IEC60335-2-40 i primjenom Shîrudo tehnologije
Minimalna površina hotelske sobe: 12,7 m2
prema EN378
Više detalja možete pronaći u našem vodiču:
Česta pitanja
Da. Projektiranjem u skladu s normom IEC 60335-2-40 (mi osiguravamo usklađenost), također ispunjavate relevantne zahtjeve norme EN 378, uključujući provjere maksimalne koncentracije radne tvari po prostoriji.
Daikin Shīrudo tehnologija dodatno osigurava da koncentracija radne tvari ne prelazi 230 g/m³, što je ekvivalentno 75% donje granice zapaljivosti, kako je definirano u normi IEC 60335-2-40.
Za usporedbu, sustav projektiran strogo prema ograničenjima toksičnosti norme EN 378 mogao bi dopustiti koncentracije do 300 g/m³, oko 30% više radne tvari u najgorem slučaju propuštanja.
Za aspekte koji nisu obuhvaćeni normom IEC 60335-2-40, poput ugradnje vanjskih jedinica na otvorenom, trebali biste se pozvati na normu EN 378 za smjernice.
Da. EN 378 je opća norma i unutar svog područja primjene i članka 6 izravno se odnosi na primjenjive norme proizvoda, u ovom slučaju IEC 60335-2-40.
Sukladnost s IEC 60335-2-40 stoga predstavlja sukladnost s EN 378 za područja obuhvaćena tom normom proizvoda.
Ne. Dovoljna je sukladnost s IEC 60335-2-40, a posljedično i s dijelovima 1 i 2 EN 378. Ne postoji zahtjev za primjenu EN 378-3, uključujući odredbe poput neovisnog izvora napajanja za sustav za detekciju propuštanja.
Tablica C.1 EN 378 postavlja ograničenja punjenja na temelju ograničenja toksičnosti pomnoženog s volumenom prostorije ili kako je definirano u članku C.3. U praksi se primjenjivo ograničenje punjenja uvijek određuje korištenjem strožeg kriterija. Stoga se ograničenje toksičnosti ne prekoračuje.
Kao rezultat toga, dodatne sigurnosne mjere opisane u EN 378-3, klauzula C.3, nisu potrebne.
Ovaj pristup je u skladu s ustaljenom praksom za radne tvari A klase, kao što je R-410A, gdje nisu potrebne dodatne sigurnosne mjere pod uvjetom da se ne prekorače ograničenja toksičnosti.
Daikinova jedinstvena Shîrudo tehnologija zadovoljava sve relevantne IEC zahtjeve, pružajući usklađen dizajn sustava i bezbrižnost odmah nakon raspakiranja.
Nisu potrebni složeni izračuni sigurnosnih mjera
Nema dodatnih radova na ugradnji i puštanju u pogon
Nema vizualnog utjecaja od dodatnih senzora ili komponenti
Nema dodatnih radova ili redizajna ako se raspored promijeni
Nema potrebe za periodičnim sigurnosnim provjerama
Kako funkcionira Shîrudo tehnologija

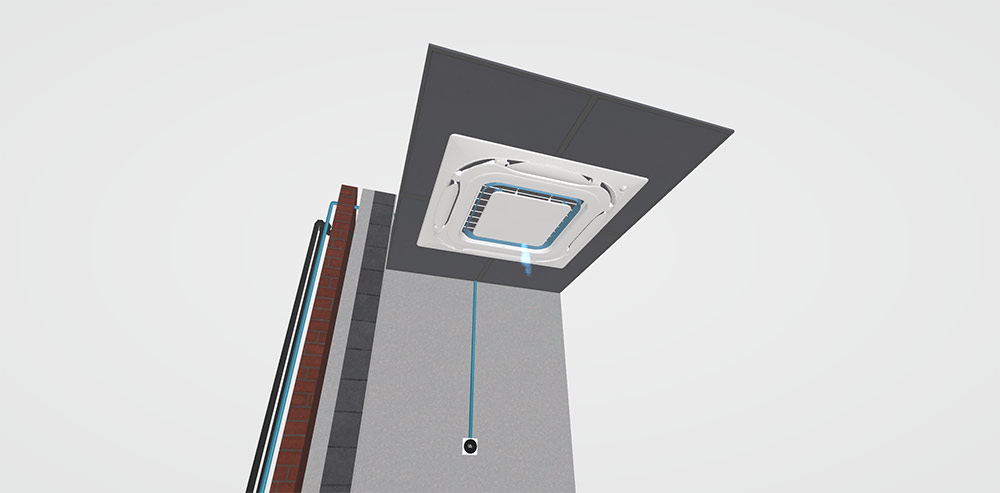

- Ugrađeni senzori za otkrivanje curenja radne tvari
- Ugrađeni alarm
- Zaporni ventili
Ugrađeni senzori za otkrivanje curenja radne tvari
- Ugrađen u svaku unutarnju jedinicu
- Samonadzor otkriva i najmanje curenje radne tvari
- Automatski aktivira protumjere za radnu tvar: alarm i zaporni ventili
Ugrađeni alarm

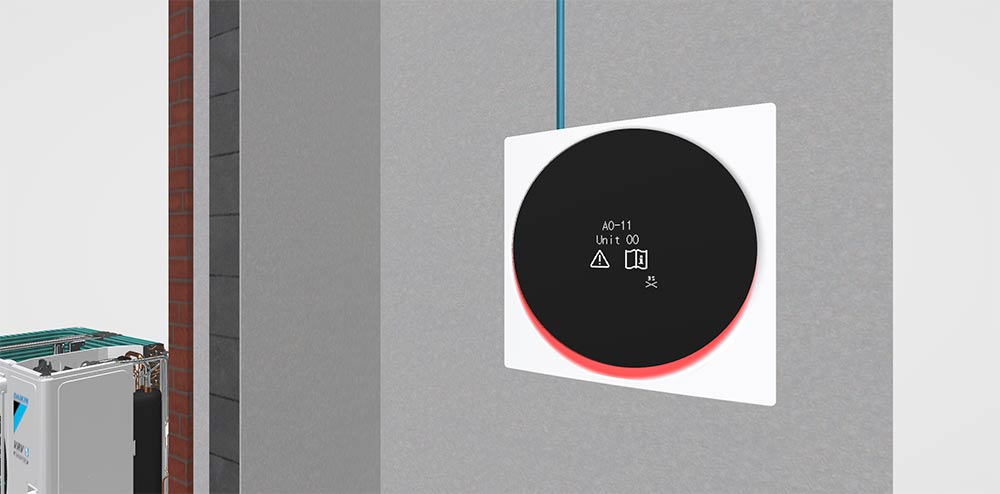

- Lokalno ugrađeni vizualni i zvučni alarm u Madoka žičani daljinski upravljač
- Dodatni nadzorni alarm može se integrirati preko:
- Postavke na terenu za Madoka upravljač
- Ulazni signal koji pokreće alarm treće strane

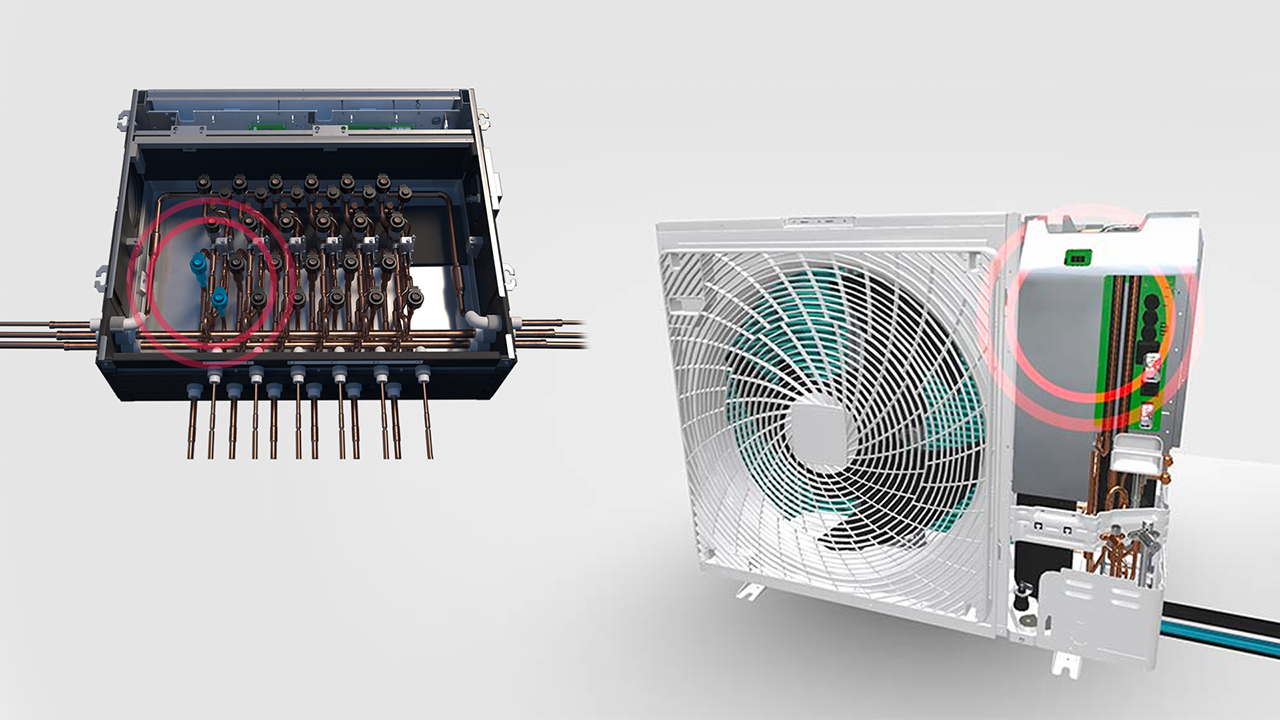

Kako bi se osigurala usklađenost s IEC60335-2-40 čak i za najmanje prostorije, isporučuju se zaporni ventili.
Ovisno o sustavu, integrirani su u vanjsku jedinicu ili (BS)SV kutiju. U slučaju istjecanja, radna tvar se ili pumpa natrag u vanjsku jedinicu ili se zatvore određene grane kako bi se spriječilo istjecanje i smanjila radna tvar koja može iscuriti.
